Tehtud tööde kokkuvõte
Külmutus- ja jahutusseadmete kaugseire süsteem
Kaabeldamine — kaabeldustöö tugevvoolu kaablitele.
Paigaldamine — Shelly andurite, moodulite paigaldamine
Ülesseadistamine — seadmete konfigureerimine ja seadistamine.
Dokumenteerimine — üleandmisakti ja teostusjoonise koostamine.
Lühikirjeldus:
Ettevõttes on kasutusel tööstuslikud Techno-B seinamonteeritavad külmutusseadmed — külmkamber ja sügavkülmik — millel on oma sisseehitatud elektrooniline juhtimine. Seadmete temperatuurirežiimi seireks on lisaks paigaldatud sõltumatu, duubleeritud kaugseire- ja hoiatussüsteem.
Kaugseire süsteem koosneb kahest eraldiseisvast Shelly 1PM Gen3 nutimoodulist koos Shelly Plus Add-on liideste ja DS18B20 digitaalsete temperatuurisensoritega. Mõlemas hoiuruumis mõõdab temperatuuri kaks sõltumatut andurit, mis asuvad erinevatel seadmetel — seega ühe seadme rike ei katkesta seire järjepidevust.
Sügavkülmik: hoiatus saadetakse, kui temperatuur ületab -10°C (liiga soe) või langeb alla -24°C (liiga külm). Tavaline töötemperatuur on -17…-19°C.
Külmkamber: hoiatus saadetakse, kui temperatuur ületab +6,1°C (liiga soe) või langeb alla 0°C (liiga külm). Tavaline töötemperatuur on +1…+4°C.
Piirväärtuste ületamisel saadetakse automaatne hoiatus vastutavale töötajale ja omanikule. Süsteem tuvastab ka seadmete võrguühenduse katkemise ning annab sellest viivitamatult teada. Temperatuuriandmed salvestatakse reaalajas ning on kättesaadavad lokaalselt kui ka kaugseire teel, võimaldades tõendada temperatuurirežiimi järgimist igal ajahetkel.
Temperatuurimõõtmiseks kasutatakse Vinson DS18B20 digitaalseid temperatuurisensoreid (tootja: ELDES Alarms, Leedu), mille mõõtevahemik on -55°C kuni +125°C ning täpsus ±0,5°C vahemikus -10°C kuni +85°C. Kaabli maksimaalne paigalduspikkus on kuni 30 m. Sensorid on tehase poolt kalibreeritud ega vaja välist kalibreerimist.

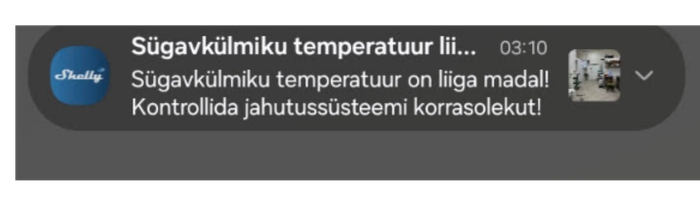

Süsteemis temperatuuri häire tuvastamisel saadetakse omanikule, vastutavale töötajale ja tehnikule telefoniteavitus:

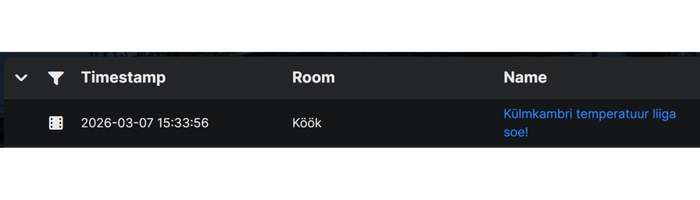

Lisaks salvestakse aadreseeritult andur, ruum, täpne aeg millal temperatuuri hälve tuvastati ning hoiatust korratakse niikaua kuniks keegi probleemi kõrvaldab või manuaalselt selle kinni paneb (kõik on süsteemis jälgitav, et vältida valet liigutust ning toidu riknemist).
Sügavkülmik: hoiatus saadetakse, kui temperatuur ületab -10°C (liiga soe) või langeb alla -24°C (liiga külm). Tavaline töötemperatuur on -17…-19°C.
Külmkamber: hoiatus saadetakse, kui temperatuur ületab +6,1°C (liiga soe) või langeb alla 0°C (liiga külm). Tavaline töötemperatuur on +1…+4°C.
Piirväärtuste ületamisel saadetakse automaatne hoiatus vastutavale töötajale ja omanikule. Süsteem tuvastab ka seadmete võrguühenduse katkemise ning annab sellest viivitamatult teada. Temperatuuriandmed salvestatakse reaalajas ning on kättesaadavad lokaalselt kui ka kaugseire teel, võimaldades tõendada temperatuurirežiimi järgimist igal ajahetkel.
Temperatuurimõõtmiseks kasutatakse Vinson DS18B20 digitaalseid temperatuurisensoreid (tootja: ELDES Alarms, Leedu), mille mõõtevahemik on -55°C kuni +125°C ning täpsus ±0,5°C vahemikus -10°C kuni +85°C. Kaabli maksimaalne paigalduspikkus on kuni 30 m. Sensorid on tehase poolt kalibreeritud ega vaja välist kalibreerimist.
Süsteemis temperatuuri häire tuvastamisel saadetakse omanikule, vastutavale töötajale ja tehnikule telefoniteavitus:
Lisaks salvestakse aadreseeritult andur, ruum, täpne aeg millal temperatuuri hälve tuvastati ning hoiatust korratakse niikaua kuniks keegi probleemi kõrvaldab või manuaalselt selle kinni paneb (kõik on süsteemis jälgitav, et vältida valet liigutust ning toidu riknemist).

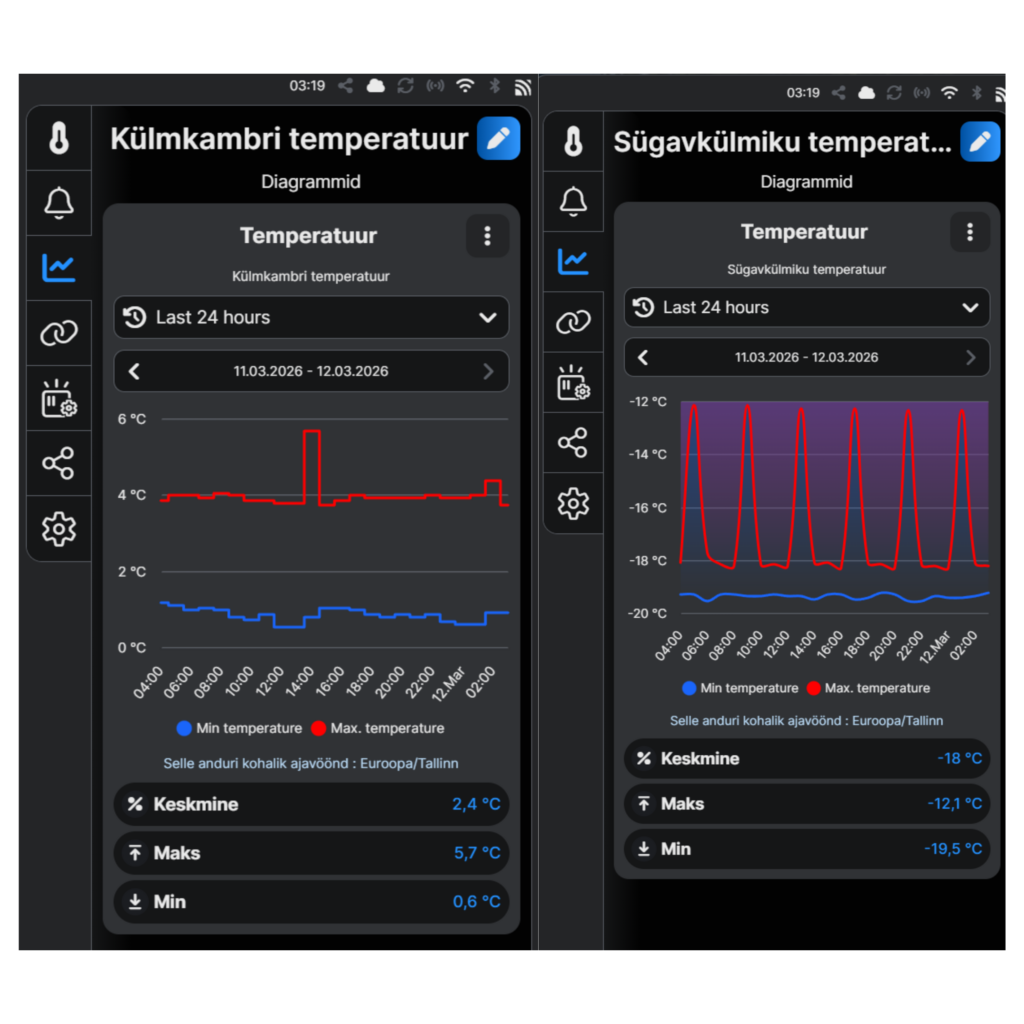

Temperatuuri jälgimine toimub veebiliidese, telefonirakenduse kaudu:
Näha saab kiirelt kõikumisi alumise, ülemise ja keskmise temperatuuri osas seega teeb omanikule, töötajale lihtsaks ülevaatamise.
Valides rakendusest ajavahemiku on võimalik saada erinevates formaatides, vahemikes andmete kontrolli.
Valides rakendusest ajavahemiku on võimalik saada erinevates formaatides, vahemikes andmete kontrolli.
